最近把家裡的牆壁插座開關都汰舊換新特別要注意在施工前

1. 搞清楚各條電線的用處, 通常火線是紅色, 中性線是白色

2. 請把家裡總開關箱跟要施工的插座同一迴路的開關關掉

3. 穿拖鞋

先來看看原本的多舊

面板拿下螺絲轉下後

就可看到裡面的電線

電線拆下的方式如下

一手拿一字起子從洞口大力刺下

另一手就把要拔的電線拔起

拿出新的插座, 開關, 和蓋板

然後大合體

插座和開關的背面都會有個凹槽代表電線至少剝皮1.0cm

而且也會說明電線要用1.6mm或2.0mm

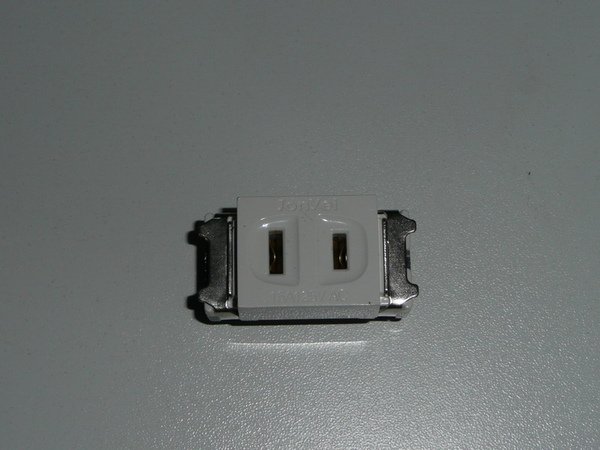

兩孔插座, 正面孔比較短的背面也會標式是短孔

通常是插入火線(紅色)

另外一邊就插入中性線(白色)

開關有分單切開關或是雙切開關

(單切開關背面忘了)

雙切開關如果要當作單切

火線接0, 另外要接到負載的線就接到3的位置

接完線就像下圖一樣

後螺絲鎖上就大功告成

來張不開閃燈拍的, 很明顯的螢光開關~~

另外有組開關, 當初(據說規格是二三十年前的)用的是三聯的埋入盒....

之前一次更新時, 工人就用拼湊的方式來處理

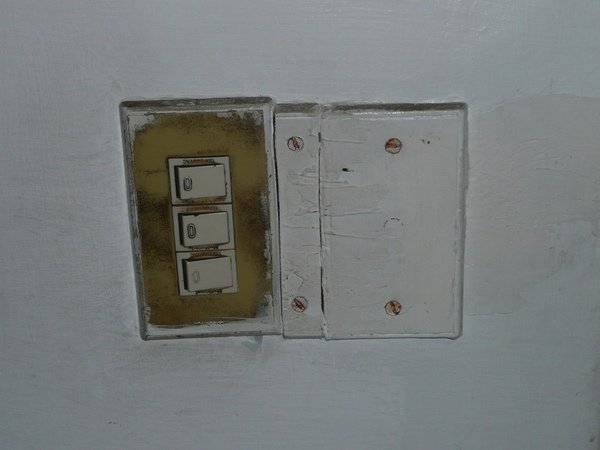

結果就像下圖

媽阿...看他不爽好久了....

在不同店家問了好久, 都說沒有這種規格的開關組可以換...

(大概是16 cm x 12 cm)

一度我也快死心

後來剛好在網路上看到類似規格, 尺寸看起來也差不多....

就賭一把買回來試看看

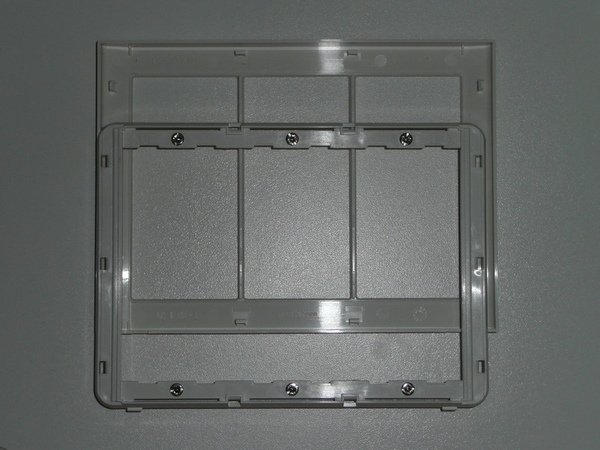

蓋板...

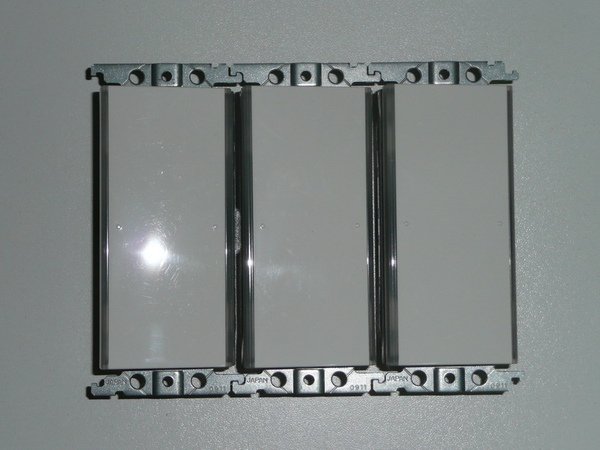

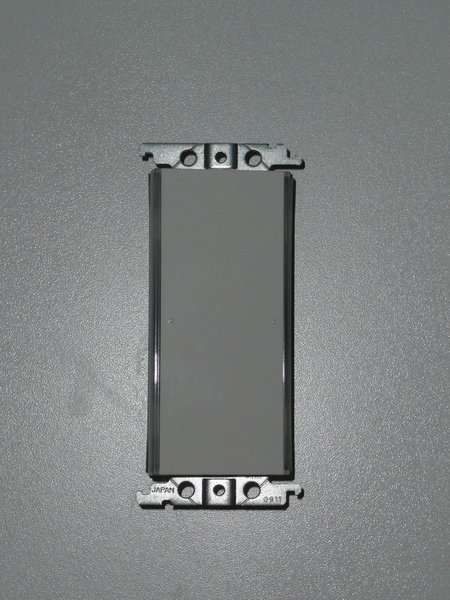

開關正面~

開關背面

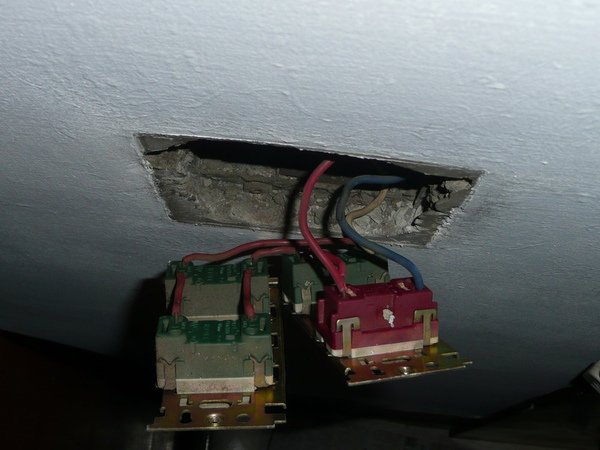

安裝順序一樣是先把舊的拆下來...

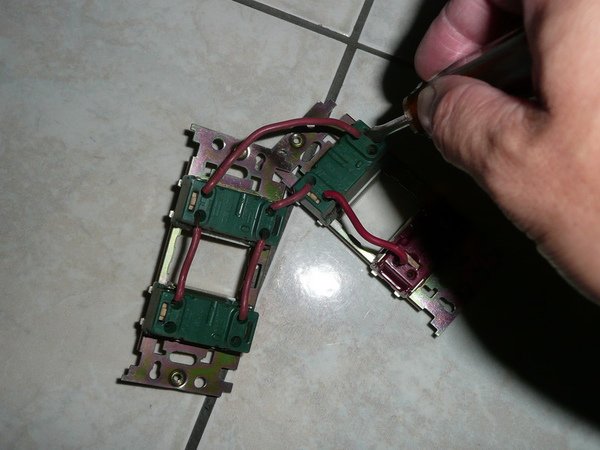

三個開關先大合體, 把電線接好

再把原本的一條火線(接到開關0的位置)和三條要接到電燈的線(各自接到三個開關的3的位置)接好....

這時被自己嚇到, 以為上下的螺絲孔怎麼跟埋入盒的螺絲孔位置對不起來!!!!

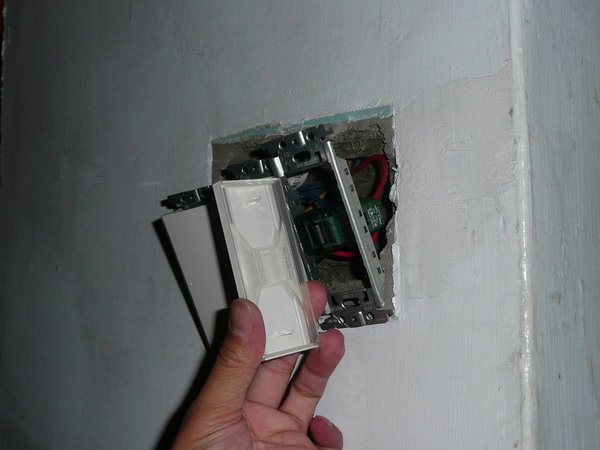

研究了一下才發現要把開關的那個大面板拆下來才能鎖....

三個拆完就是這樣光溜溜...

跟埋入盒鎖好後, 把開關的大面板裝上, 把蓋板的內框和開關鎖好, 再把蓋板蓋上, 就大功告成啦!!!

看起來舒服多了!!!

因為是晚上施工, 相機沒有很好, 所以已經盡力拍啦~~~
